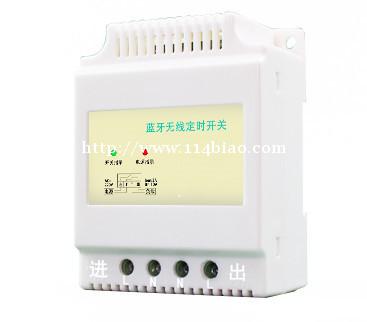

定时开关控制器说明书。

定时开关控制器怎么接线（http://www.hhlled.cn/detail_bx1ubmeh56.html）？
当用电器的负载小于1320W，可直接接在定时开关控制器上。
1.定时开关控制器连接在空气开关后，空气开关火零线接在定时开关控制器的进线口。
2.把用电器的火零线接在定时开关控制器出线口。
当用电器的负载大于1320W，不可以直接接在定时开关控制器上，需要添加交流接触器。
1.把空气开关和控制器关接上。
2.把大功率电器和交流接触器线接上，大功率电器的火零线接到交流接触器的T1和T2。
3.空气开关的火零线连接交流接触器的L1、L2上。
4.定时开关的火零线连接交流接触器的A1、A2上。 联系我时，请说是在114黄页信息网看到的，谢谢！
