发光字电源和时控开关怎么接线？

目前市场上大部分的发光字都是由低压灯具照明的，时控开关是220V的交流电，由时控开关控制门头字发光字需要LED开关电源将220V的交流电转换为低压的直流电，给低压灯具进行供电（http://www.hhlled.cn/list_30.html）。
时控开关和LED开关电源怎么接线？

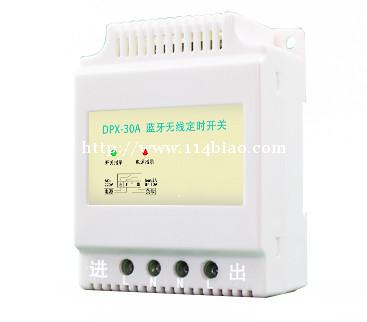

1.220V的市电接在时控开关的进线口，
2.时控开关的出线连接在发光字电源最右侧的火零线。
3.发光字的正负极连接在LED开关电源的正负极（以防雨电源为例：LED开关电源左侧6个接线端子（输出），前三个为正极，后三个为负极）。
备注：市场上大部分的LED开关电源3个正极和3个负极可以接任意一个端子，如果接完线，LED灯不亮，需要把LED开关电源的正负极一一对应接线，1-4、2-5、3-6。 联系我时，请说是在114黄页信息网看到的，谢谢！
